M7120型平面磨床是平面磨床中使用較為普遍的一種，電磁吸盤是M7120型平面磨床磁力工作臺，用以吸附各類導磁工件，實現工件的定位和磨削加工。為確保安全生產，只有當電磁吸盤正常工作后，才準許砂輪機和液壓泵工作，所以電磁吸盤控制線路安全可靠，是M7120磨床正常工作的前提和必要條件。
　原控制線路
　　M7120電氣控制原理圖中電磁吸盤控制回路如圖1所示。
　　圖中VC為整瀧裝置；KM5、KM6為兩臺接觸器的主觸頭；RC為放電回路；YH為電磁吸盤線罔；X2為插接器；KA為欠電壓繼電器。

　　設計理念是：以欠電壓繼電器KA兩端電壓，作為電磁吸盤足否正常工作的標志信號．欠電壓繼電器的常開觸頭串聯于其他幾臺電動機公共控制同路中。當電源電壓380 V正常接入磨床后，線路無故障時，欠電壓繼電器動作，其常開觸點KA閉合。磨床可以投入正常工作；若電壓不正常，欠電壓繼電器不吸合。其他兒臺電動機都不能工作。
　存在問題
　　從原理圖上我們可以分析，只要在整流電路工作正常的情況下，電壓繼電器獲電而且足以吸合。公共回路接通．幾臺拖動電機可以正常工作。但此時，若接觸器主觸頭、插接器、電磁線蹦或中問連接線。有接觸不良或斷線的情況，電磁吸盤YH就可能電流不足或沒有電流，這樣造成電磁吸盤吸力不足或沒有吸力，砂輪機一旦繼續工作，工件將被慣性拋出。非常危險，也就是說欠電壓繼電器不能完全起到安全聯鎖作用。
　改進后控制線路

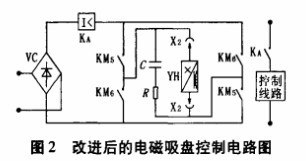

　　在電磁吸盤同路中，去掉欠電雎繼電器，接入欠電流繼電器KA，并調整動作電流值，如下圖2所示。

　　欠電流繼電器線幽以電磁吸盤回路電流大小為輸人信號。工作過程中，無論什么故障原因，只要電流減小到譴定值以下，即線朋不足以產生加工時所需的磁場強度。欠電流繼電器就釋放，KA常開觸頭復位斷開。磨床拖動電動機自動停止工作，確保生產安全。
　　改進后的電路，克服了原設計不足，對整個電磁吸盤線路中任何原因引起的線圈電流不足或無電流，都能起到保護聯鎖作用。這樣改進既不增加線路成本又能達到安全可靠的目的。
