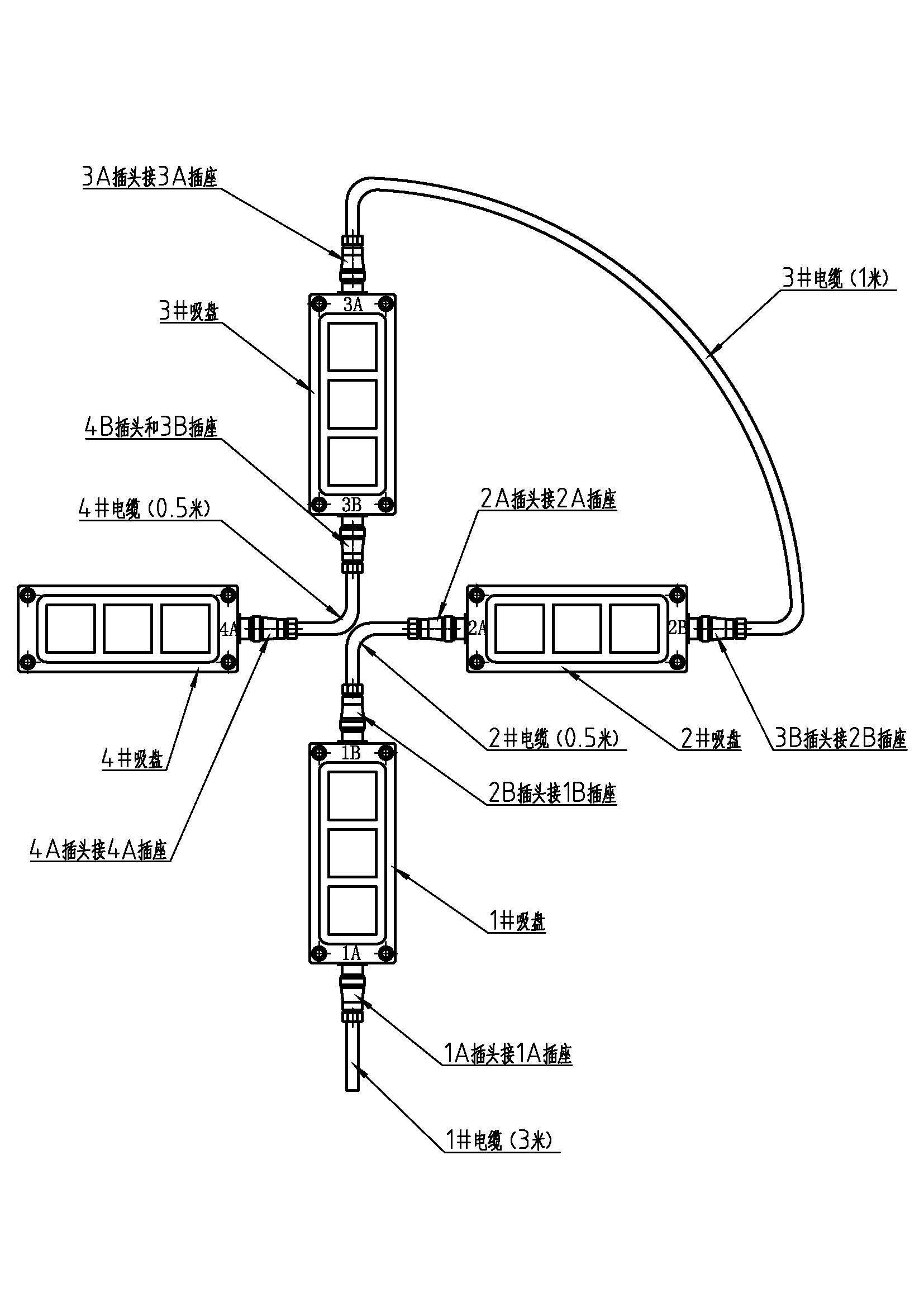

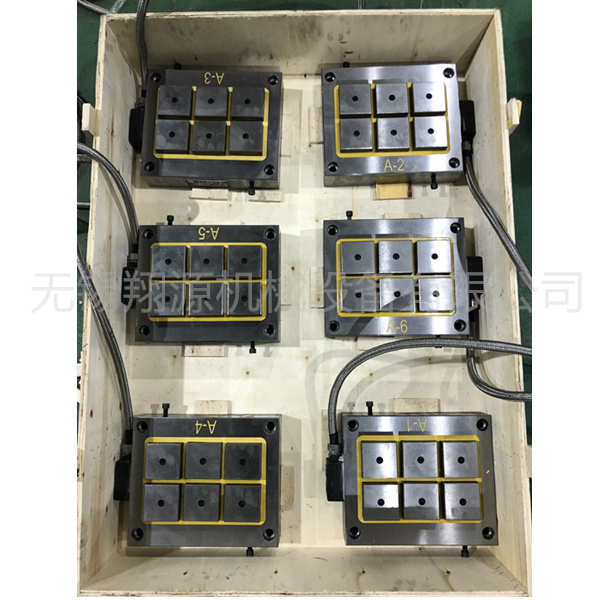

1、系統布局如上圖所示，參照吸盤編號和接口標號排布對接安裝。

2、系統布局說明：

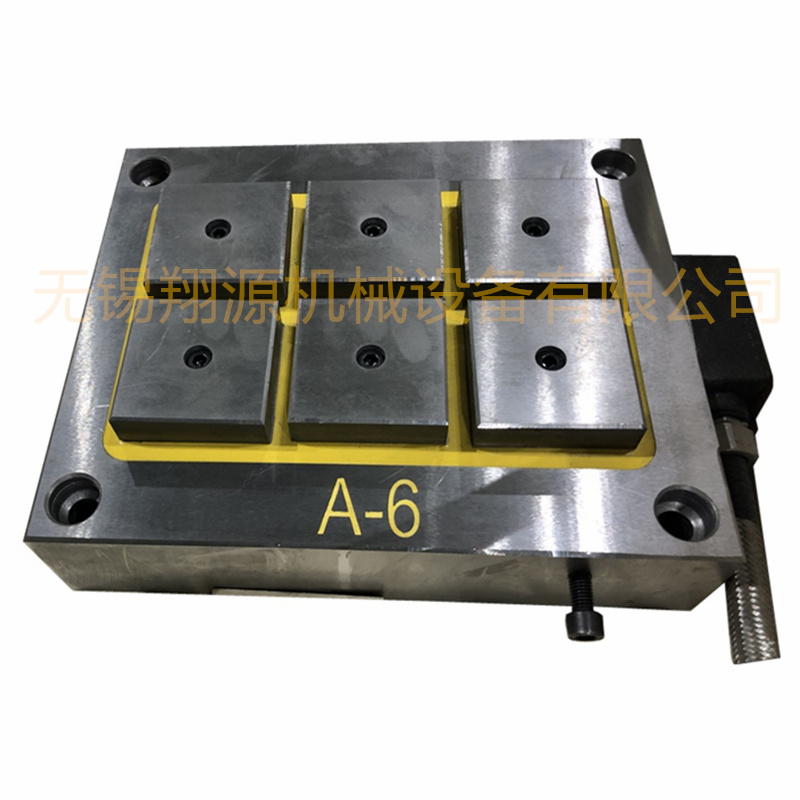

（1）、吸盤說明：吸盤有進出雙接口，必須分清進出方向，方向反了就可能無磁性，即充磁變退磁、退磁變充磁。吸盤編為1，2，3，4共四塊吸盤。1#吸盤進口1A，出口1B；2#吸盤進口2A，出口2B；3#吸盤進口3A，出口3B；4#吸盤為末端吸盤，只有進口4A，無出口。所以吸盤總共分兩類，一類雙接口型，另一類是單接口型，訂貨時可注明。

（2）、電纜線說明：電纜線有長有短，為了能準確區分，編為1，2，3，4共四條電纜線。1#電纜線定義為從控制器到1#吸盤A口的連接電纜；2#電纜定義為1#吸盤B口到2#吸盤A口的連接電纜；3#電纜定義為2#B口到3#吸盤A口的連接電纜；4#電纜定義為3#吸盤B口到4#吸盤A口的連接電纜。

（3）、插頭和插座說明：當前產品上所配套的是進口螺紋鎖緊直插防水插頭和方形法蘭螺紋鎖緊防水插座，均達到IP67防水級別。吸盤安裝到位，電纜線對接完成時，必須將插頭螺紋套筒與插座螺紋口徹底旋緊，以保證防水效果。

（4）、電永磁充退磁控制器說明：整流恒壓電永磁充退磁控制器。需要接入兩相380V的交流電，需要提供60A左右的電氣保護。

（5）、1#吸盤的A口為控制器對接口，充磁完成后必須脫開插頭并旋緊插座蓋子，以保證防水密封，然后才能開始加工。
