產品詳情
主要技術參數
型號
|
額定起重量(KN)
|
磁極數
|
工件最小厚度
|
外形尺寸
|
重量
|
||||||
A
|
B
|
C
|
d
|
E
|
F
|
H
|
|||||
EPMB- 50P210
|
50
|
2×2
|
30
|
750
|
750
|
215
|
210
|
500
|
500
|
695
|
880
|
EPMB-100P285
|
100
|
2×2
|
30
|
865
|
865
|
225
|
285
|
500
|
500
|
725
|
1180
|
EPMB-125P325
|
125
|
2×2
|
40
|
885
|
885
|
246
|
325
|
600
|
500
|
835
|
1400
|
EPMB-150P285
|
150
|
3×2
|
40
|
1220
|
865
|
225
|
285
|
800
|
500
|
745
|
1580
|
EPMB-180P325
|
180
|
3×2
|
40
|
1350
|
950
|
325
|
325
|
800
|
500
|
835
|
2150
|
EPMB-200P410
|
200
|
2×2
|
40
|
1530
|
1530
|
290
|
410
|
800
|
800
|
920
|
3250
|
一、電永磁鐵的基本工作原理
利用不同永磁材料的不同特性,通過電控系統對其內部磁路的分布進行控制和轉換,使永磁磁場在系統內部自身平衡,對外表征為消磁放松狀態(即不吸料狀態);或釋放到電永磁鐵的工作磁極面,對外表征為充磁夾緊狀態(即吸料狀態)。

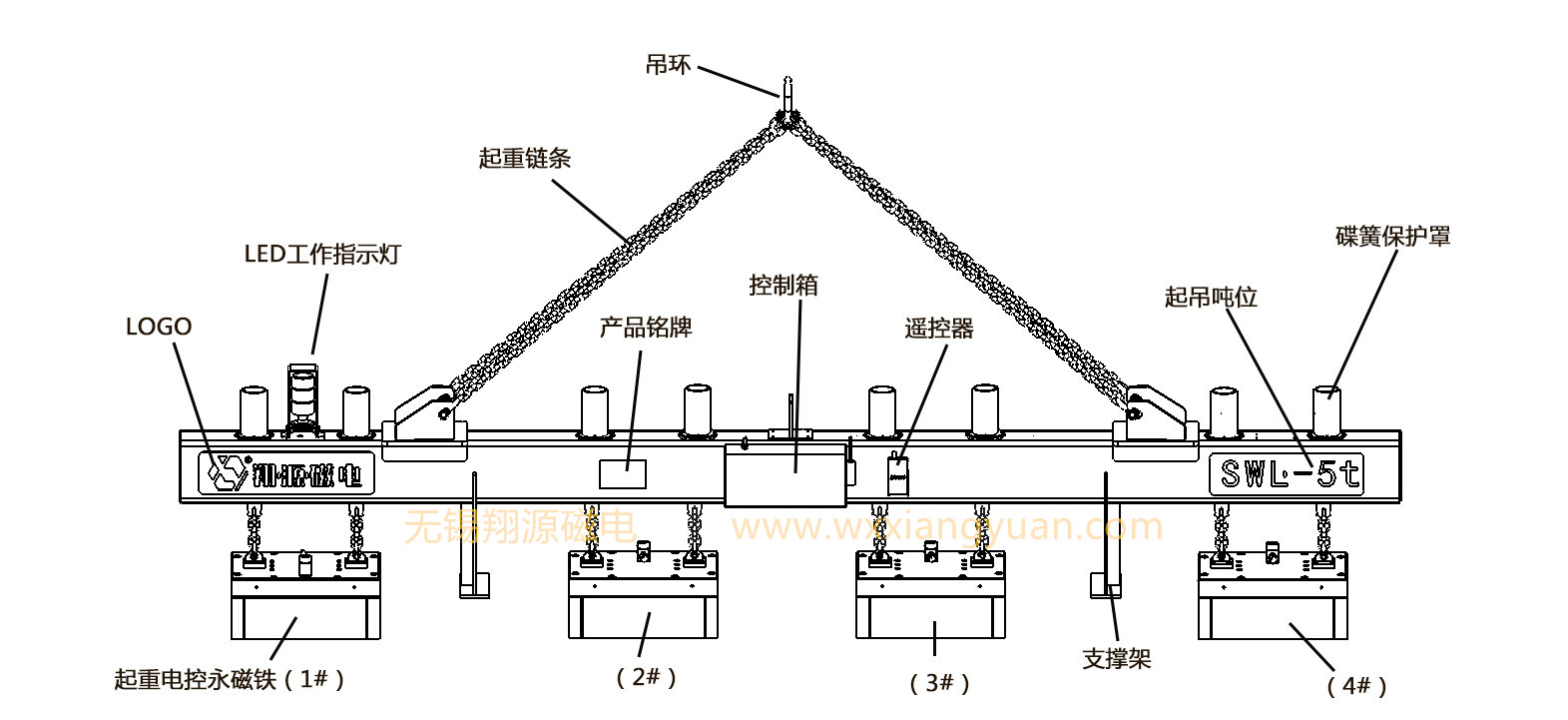

二、起重電永磁吊具布局
1、結構布局如上圖所示,參照圖示位置和接口標號排布對接安裝。
2、吊具布局說明:
(1)、吸盤說明:吸盤與橫梁采用鏈條組合連接,在吊運物品具有自行調節高度作用;
(2)、接電說明:分別采用航空快捷插頭接電,便于更換吊點設計;控制器箱內電控系統也采用快捷插頭設計,便于更換吊點線路設計;
(3)、狀態說明:橫梁上設有LED工作狀態指示燈,閃爍綠色為充磁狀態(與遙控器界面指示燈同步),閃爍黃色為退磁狀態(與遙控器界面指示燈同步),閃爍紅色為故障狀態并發出蜂鳴聲(與遙控器界面指示燈同步);
(4)、橫梁說明:橫梁采用4條鏈條設計,減少吊運過程中的晃動;在橫梁上設有4處吊點,移動吸盤的位置來滿足吊運不同長度的物品;橫梁上面設有吊環支架便于固定鏈條吊環,下面設計有橫梁支撐架便于電永磁鐵吊具擺放;橫梁上有產品銘牌,限吊重量,注意事項、以及品牌;
(5)、控制系統說明:電永磁吊具控制系統安裝在橫梁中間位置,并配有無線遙控器;
三、設備主要技術特點
3.1 起重電永磁鐵
3.1.1 安全性
在工作中不需要電能,由永磁吸力吸附導磁材料,避免了電永磁鐵系統在突然斷電或連接電纜損壞時磁力喪失而出現被吸物脫落的危險。電永磁吸力****可達3倍的強大吸力,不隨時間的延長而衰減,有著較大的安全性。
3.1.2 實用高效
使用簡便、快捷,電永磁系統內部沒有運動部件,可靠耐用,無須維修,實用性強。電控操作只有充、退磁按紐,操作方便,充磁與退磁的時間只需1-2秒鐘,提高了作業效率。
電永磁消磁后表面剩磁小,即使小導磁顆粒也不會吸附在磁極表面,被吸物不會劃傷,不會對被吸物造成剩磁危害。
3.1.3 節能、經濟、環保
由于電永磁系統只在充磁和消磁的1-2秒鐘內使用電能,較電磁鐵節約電力消耗95%以上�?刂葡到y(tǒng)簡單,電永磁本體和控制系統均重量輕,可減輕起重設備負載,提高起重量,故使用經濟;而電磁鐵停電保磁時需配套蓄電池,所以電永磁更環保。
